Anneau de levage mâle

Réf. CHA117 Voir toutes les références

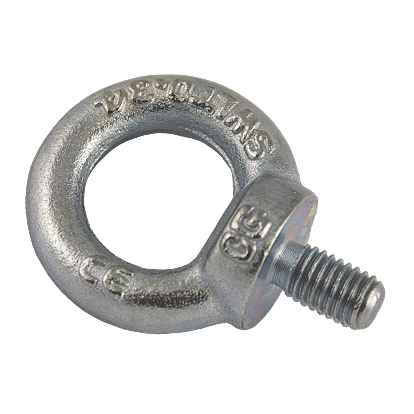

Anneau de levage mâle photo du produit visuel_1 XL
image du logoChapuis

fiche technique 1

140
230
340
500
700
930
1200
1500
1800
8
10
12
14
17
20
M8
M10
M12
M14
M16
M18
M20
M22
M24
20
25
30
35
37
40
36
45
54
63
65
72
90
13
17
20.5
27
30
35
40
50

Conditionnements disponibles :

  • Pièce (1 Pièce )

Pour connaitre nos prix et nos disponibilités, identifiez-vous!

Se connecterCréer un compte
photo d'un employé trenois avec un polo bleu marine trenois sur un fond jaune en forme de losange. L'employé souris et il a à coté de lui une bulle de dialog.
Caractéristiques du produit
MatièreAcier zingué
Diamètre (en mm)22
Type d'anneauMâle
Diamètre du filetageM22
Longueur de la vis / filetage (en mm)35
Diamètre de l'anneau (en mm)17
Diamètre intérieur de l'anneau (en mm)40

Modèle(s) disponible(s)

140
230
340
500
700
930
1200
1500
1800
8
10
12
14
17
20
M8
M10
M12
M14
M16
M18
M20
M22
M24
20
25
30
37
35
40
36
45
54
65
63
72
90
13
17
20.5
50
27
30
35
40

CHA110

Charge minimum utile : 140

Diamètre de l'anneau (en mm) : 8

Diamètre du filetage : M8

Diamètre intérieur de l'anneau (en mm) : 20

Largeur maximum (en mm) : 36

Longueur de la vis / filetage (en mm) : 13

CHA111

Charge minimum utile : 230

Diamètre de l'anneau (en mm) : 10

Diamètre du filetage : M10

Diamètre intérieur de l'anneau (en mm) : 25

Largeur maximum (en mm) : 45

Longueur de la vis / filetage (en mm) : 17

CHA112

Charge minimum utile : 340

Diamètre de l'anneau (en mm) : 12

Diamètre du filetage : M12

Diamètre intérieur de l'anneau (en mm) : 30

Largeur maximum (en mm) : 54

Longueur de la vis / filetage (en mm) : 20.5

CHA113

Charge minimum utile : 500

Diamètre de l'anneau (en mm) : 14

Diamètre du filetage : M14

Diamètre intérieur de l'anneau (en mm) : 30

Largeur maximum (en mm) : 54

Longueur de la vis / filetage (en mm) : 20.5

CHA114

Charge minimum utile : 700

Diamètre du filetage : M16

Diamètre intérieur de l'anneau (en mm) : 37

Largeur maximum (en mm) : 65

Longueur de la vis / filetage (en mm) : 50

CHA115

Charge minimum utile : 930

Diamètre de l'anneau (en mm) : 14

Diamètre du filetage : M18

Diamètre intérieur de l'anneau (en mm) : 35

Largeur maximum (en mm) : 63

Longueur de la vis / filetage (en mm) : 27

CHA116

Charge minimum utile : 1200

Diamètre de l'anneau (en mm) : 17

Diamètre du filetage : M20

Diamètre intérieur de l'anneau (en mm) : 40

Largeur maximum (en mm) : 72

Longueur de la vis / filetage (en mm) : 30

CHA117

Charge minimum utile : 1500

Diamètre de l'anneau (en mm) : 17

Diamètre du filetage : M22

Diamètre intérieur de l'anneau (en mm) : 40

Largeur maximum (en mm) : 72

Longueur de la vis / filetage (en mm) : 35

CHA118

Charge minimum utile : 1800

Diamètre de l'anneau (en mm) : 20

Diamètre du filetage : M24

Diamètre intérieur de l'anneau (en mm) : 40

Largeur maximum (en mm) : 90

Longueur de la vis / filetage (en mm) : 40
